Carregador/Descarregador entre processos
Sistema de carga e descarga de Lapidação, furação, entre outras estações de pre-processamento
Principais Parâmetros Técnicos
SÉRIE EL (Intercambiável para posições de acabamento de borda) | ||||||
Modelo | EL/ EUL2520 | EL/ EUL3025 | EL/ EUL3525 | EL/ EUL4025 | EL/ EUL5025 | EL/ EUL6025 |
Max. Vidro (mm) | 2000x2500 | 2500x3000 | 2500x3500 | 2500x4000 | 2500x5000 | 2500x6000 |
Mín. Vidro | 400x700 mm | |||||
Espessura | 3 - 19 mm | |||||
Tempo Ciclo | ≤ 20 seg |
Mais sobre o produto

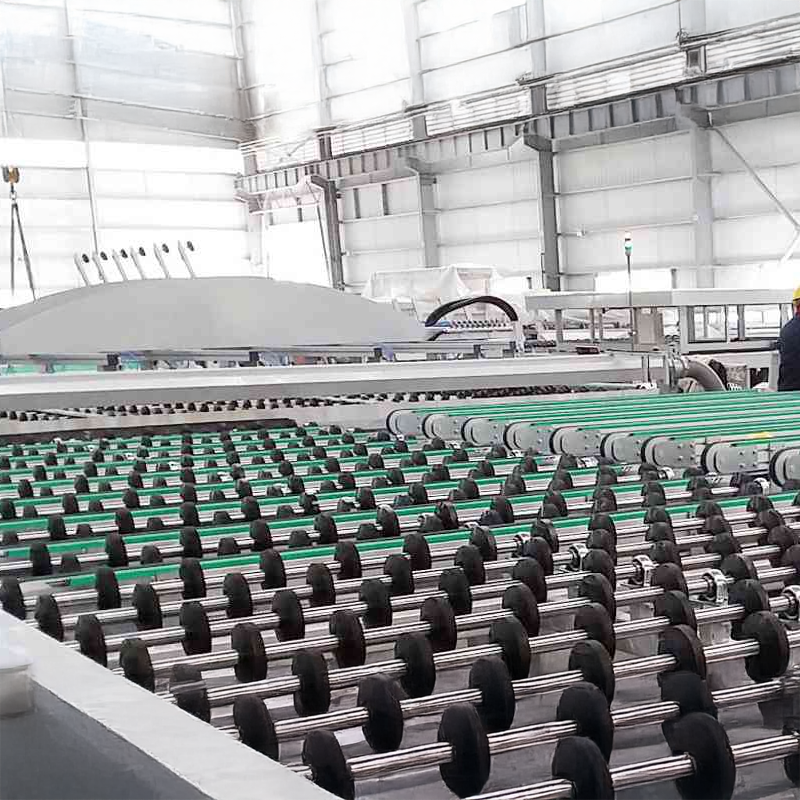

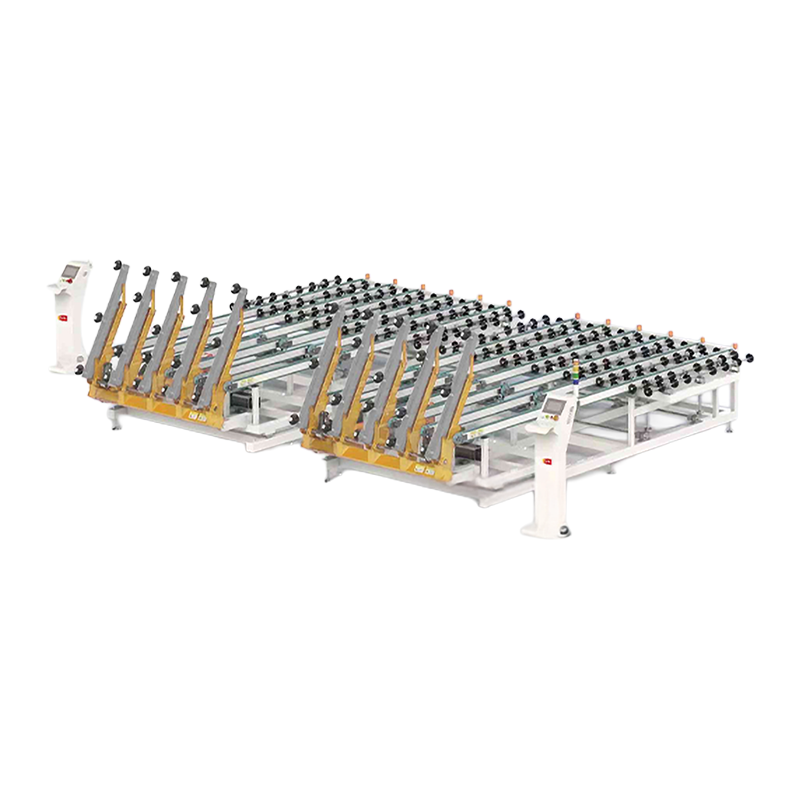

Este tipo de sistema automático de carga/descarga é comumente usado em lapidação, perfuração e outras estações de pré-processamento. é caracterizado por sua alta velocidade, flexibilidade e confiabilidade, toda a máquina consiste transportador de posicionamento, braço móvel e ventosas, controle HMI e PLC sistema.

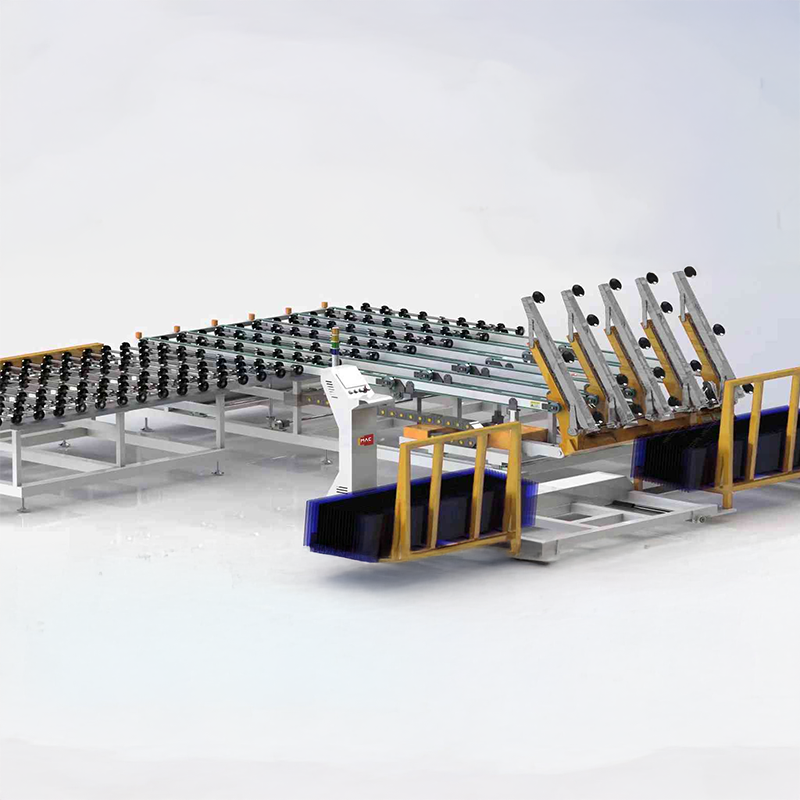

De acordo com o design da linha inteira, o local de empilhamento do vidro pode ser reto ou 90 graus com a linha. Conforme solicitação de processamento diferente, as estações de empilhamento podem ser únicas ou múltiplas. É um acessório eficaz para automação de linha completa.
As mesas de carga e descarga usam servo motor como sistema de acionamento e todos os motores com velocidades infinitamente variáveis, a velocidade de transferência é de 2-35m/min; O tempo de ciclo de carga e descarga é de cerca de 20-405S.
Adota sistema de controle de loop totalmente fechado para posicionamento preciso da máquina e sistema de funcionamento estável.
Controle totalmente digital de 4 eixos com posicionamento preciso e flexibilidade rápida;
Toda a velocidade pode ser ajustável de acordo com a velocidade da linha de produção.
Super HMI monitora o status de funcionamento do equipamento e os parâmetros do sistema; Ele pode definir dados de acordo com diferentes alturas e ângulos do rack de vidro e também pré-configurar ou registrar o turno atual de produção.
Sistema de bomba de vácuo: bomba de vácuo tipo lâmina rotativa monobloco altamente eficaz.
DESTAQUES:
O eixo Y da mesa de carga e descarga automática usa servo motor, a transferência e o braço de inclinação da ventosa usando motores de alta classe com inversor como fonte de acionamento; O que garantirá um funcionamento suave e sem instabilidade;
Posicionamento preciso e flexibilidade rápida;
Cada manipulador pode ser controlado individualmente;
Conecte-se livremente com máquina de lapidação bilateral e máquina de lavar.
